海上風電犧牲陽極陰極保護方案

時間：2025-05-16??  瀏覽：290次

海上風電犧牲陽極陰極保護是通過犧牲陽極材料（如鋁合金、鋅合金等）為金屬結構（如風機基礎、鋼管樁、水下鋼構件等）提供電化學保護的技術,，可有效防止海水環境中的腐蝕,。

3ab5bed51aa5f24b0ec2a511cc2084e3

核心組件

犧牲陽極：

材料選擇：常用鋁合金陽極（適用于海水及高電阻率環境,，如 pH 7~9 的海水,，電流效率高）,、鋅合金陽極（適用于海水及中性土壤,，電位穩定）,。
形狀規格：塊狀、帶狀,、鐲式等,，需根據保護結構尺寸和腐蝕環境設計。

參比電極：用于監測保護電位,，常用銀 / 氯化銀電極（海水環境）或銅 / 硫酸銅電極（土壤環境）,。
連接電纜：導靜電電纜（如銅芯電纜），確保陽極與被保護結構可靠電連接。

2. 保護原理

犧牲陽極的電位比被保護金屬（如鋼）更負,，作為 “陽極” 優先腐蝕,，釋放電子流向被保護金屬，使其成為 “陰極”,，從而抑制金屬腐蝕,。

如何設計計算

1. 保護電位范圍

鋼在海水中的保護電位需達到 **-0.85 V（相對于銀 / 氯化銀電極）** 或更負，確保完全極化,。
需避免過保護（電位過負可能導致氫脆）,。

2. 陽極用量計算

保護電流密度：海水環境中，鋼的保護電流密度通常取 10~30 mA/m2（流速,、鹽度,、生物附著等因素會影響取值）。
陽極質量計算： $m = \frac{I \times t \times 8760}{Z \times η}$
其中：

$I$ ：保護電流（A）,；
$t$ ：設計保護年限（年）,；
$Z$ ：陽極理論電容量（A?h/kg，如鋁合金約 2500 A?h/kg）,；
$η$ ：電流效率（鋁合金約 85%,，鋅合金約 95%）。

3. 陽極布置原則

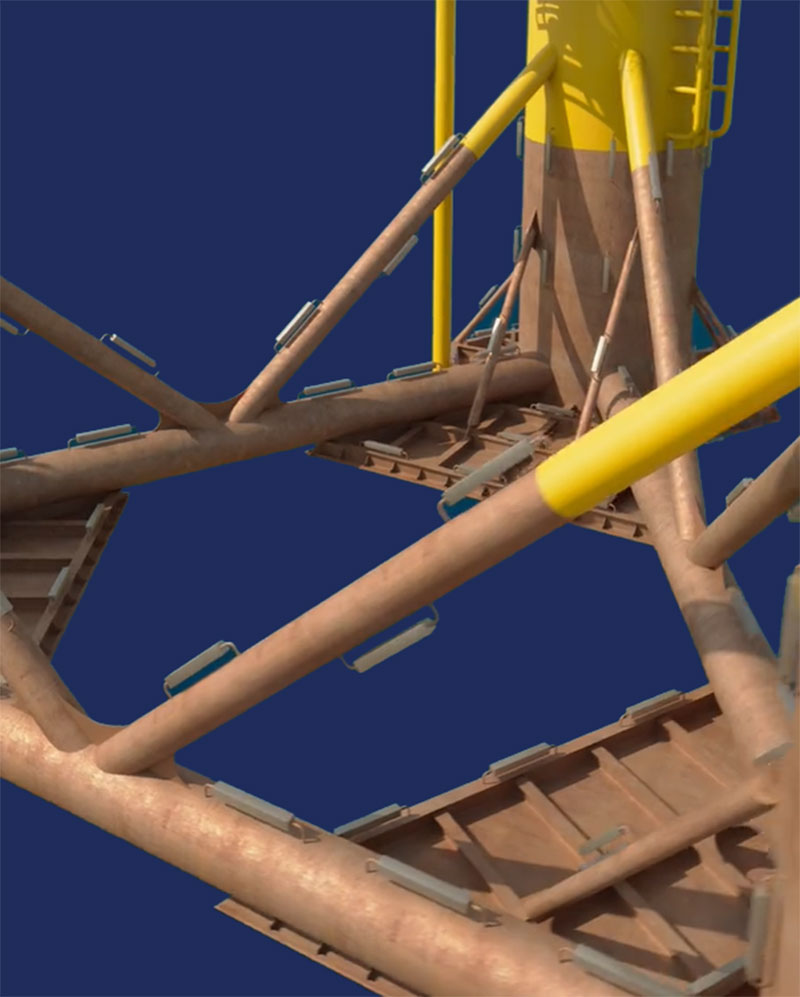

均勻分布：圍繞風機基礎,、鋼管樁等結構對稱布置,，避免保護盲區,。
距離控制：陽極與被保護結構的距離一般為 0.5~3 m,，太遠會增加回路電阻，太近可能導致局部過保護,。
防沖刷固定：海底陽極需用混凝土基床,、支架或抱箍固定，防止洋流沖刷移位,。

如何施工

1. 前期準備

結構表面處理：清除被保護金屬表面的氧化皮,、海生物附著層，確保導電良好（必要時進行噴砂除銹）,。
陽極預處理：檢查陽極外觀,、電纜連接點密封性，測試陽極開路電位（鋁合金約 - 1.05 V,，鋅合金約 - 1.10 V vs 銀 / 氯化銀電極）,。

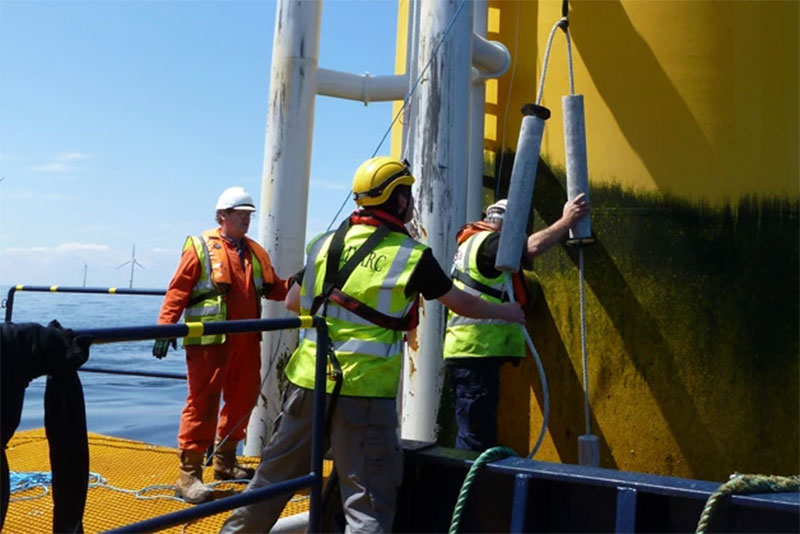

潛水作業設備：ROV（水下機器人）或潛水員裝備，用于水下安裝,。

2. 陽極安裝

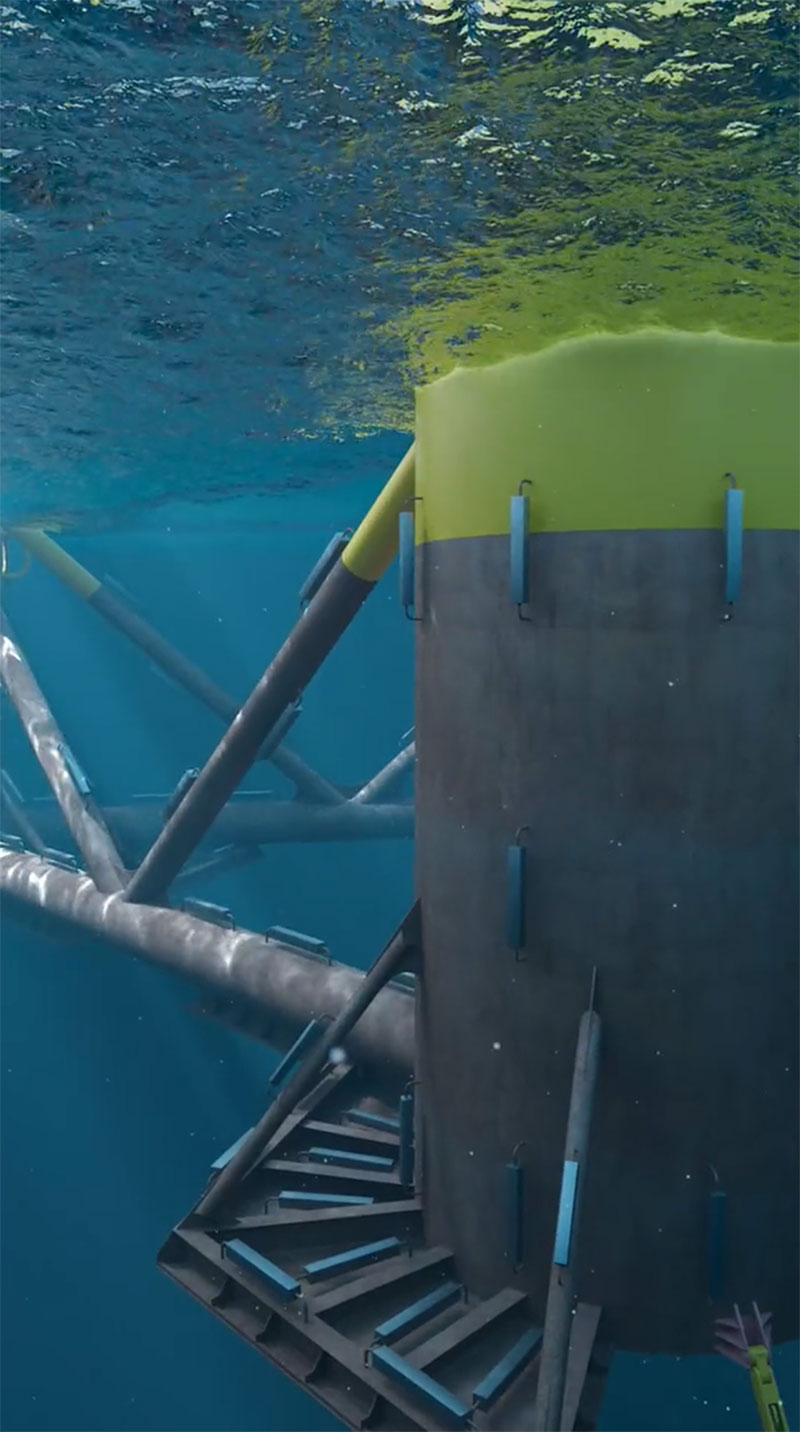

場景 1：?jiǎn)螛痘A(chǔ)陽極安裝

水下焊接：通過潛水員或 ROV 將陽極支架焊接到樁身指定位置（如泥面以下 3~5 m 區域,，腐蝕嚴重），再固定陽極塊,。
鐲式陽極：對于直徑較大的樁,，可采用分體式鐲式陽極,，環繞樁身拼接固定，通過電纜與樁體焊接連接,。

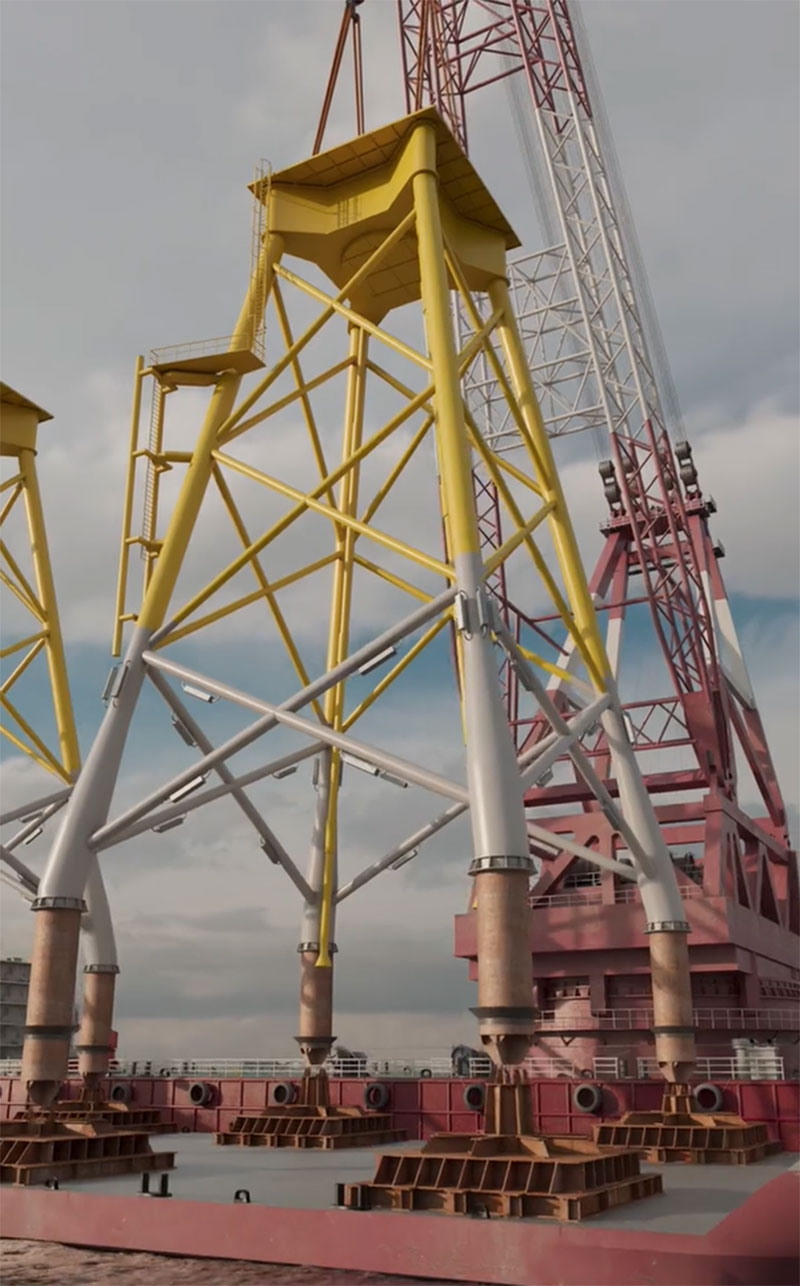

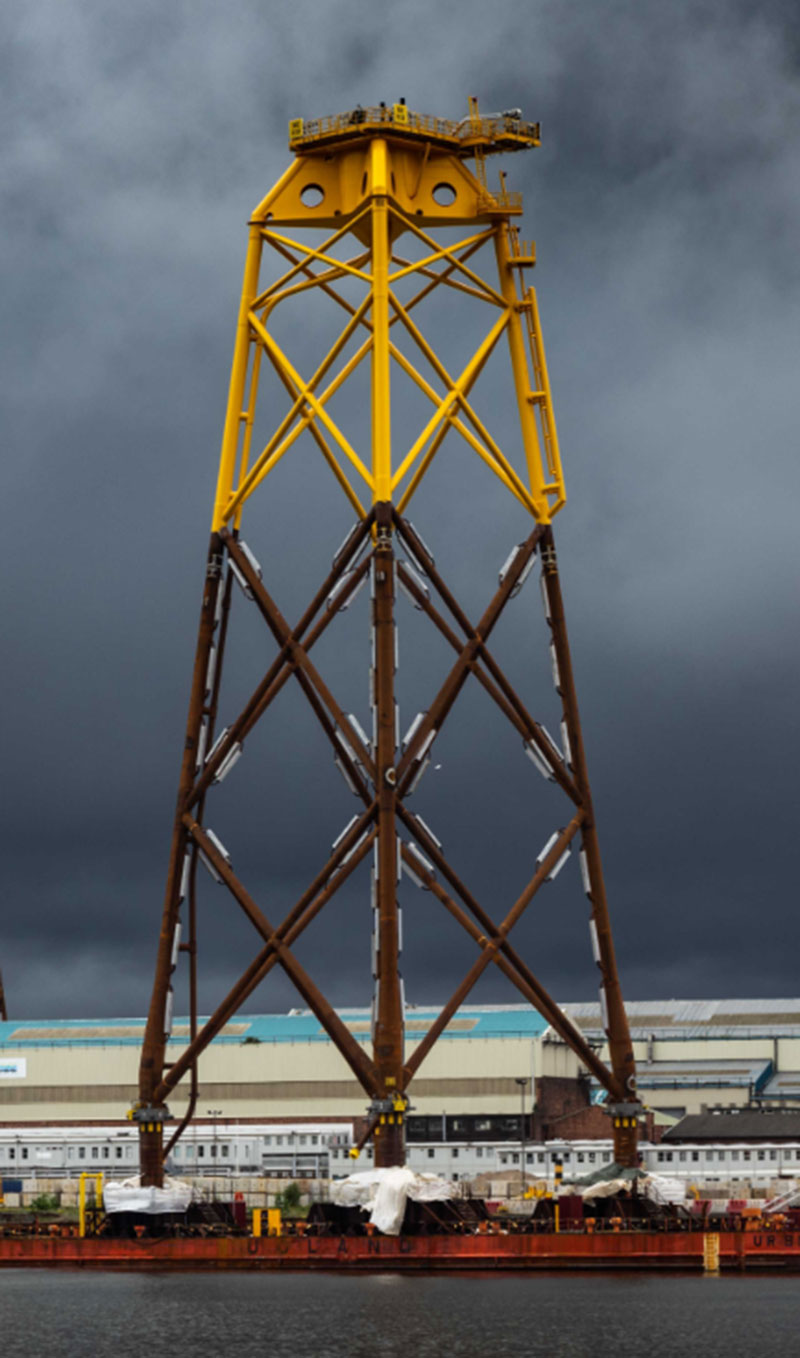

場景 2：群樁基礎陽極安裝

矩陣式布置：在群樁外圍海底鋪設陽極陣列,，用混凝土壓載塊固定，通過電纜連接至各樁基礎,。
跨接電纜：若多根樁之間未電氣連通,，需用電纜跨接，確保保護電流均勻分布,。

場景 3：過渡段（潮差區）保護

復合保護：潮差區（海水漲落交替區域）腐蝕劇烈,，可結合涂層防護（如環氧富鋅漆）與犧牲陽極，陽極采用帶狀或鐲式結構,，緊密貼合金屬表面,。

3. 電纜連接與測試

焊接工藝：電纜與金屬結構采用鋁熱焊或螺栓壓接，確保低電阻連接（接觸電阻＜0.01 Ω）,。
絕緣處理：連接處用防水膠帶,、熱縮套管密封，防止海水滲入導致腐蝕,。
電位測試：

安裝后測試保護電位,，確保達到 - 0.85 V 以下；
定期監測陽極消耗速率和電位穩定性,，評估保護效果,。

關鍵技術難點與解決方案

1. 高電阻率環境

問題：海床泥沙沉積或淡水混入可能導致局部電阻率升高，降低陽極效率,。
解決：采用高電位鋁合金陽極（如添加銦,、鋅元素），或增加陽極數量,、減小安裝間距,。

2. 洋流與沖刷

問題：強洋流可能沖散陽極周?chē)母g產物，加速陽極消耗,；或?qū)е玛?yáng)極移位,、電纜斷裂。
解決：

陽極底座使用混凝土配重塊或金屬支架固定,；
電纜預留松弛量,，避免張力拉扯，并包裹耐磨護管,。

3. 長期監測維護

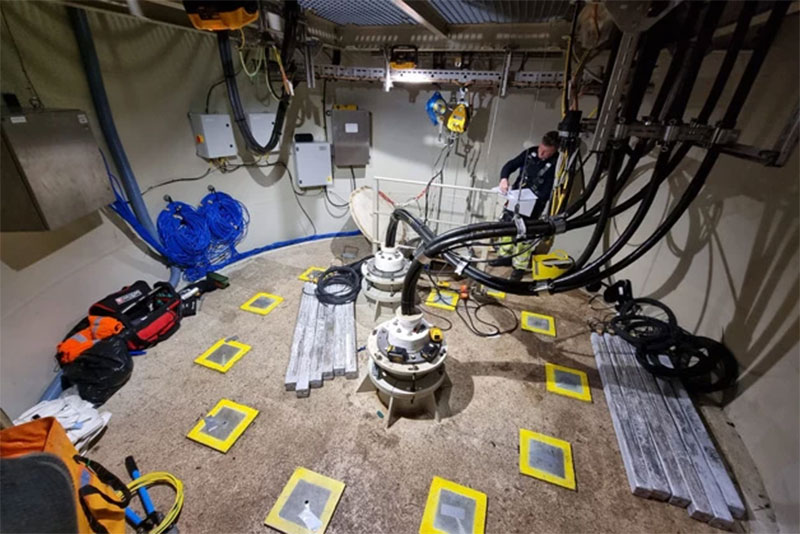

智能監測系統：集成電位傳感器,、數據采集模塊，通過海底電纜或無線傳輸（如水聲通信）實時監測電位、電流數據,。
定期巡檢：每 1~2 年通過潛水或 ROV 檢查陽極剩余質量,、電纜連接狀態，及時更換消耗殆盡的陽極,。

參考標準與規范

國內標準：

《鋼質海洋結構物犧牲陽極陰極保護設計與施工規范》（GB/T 37561）,；
《水運工程質量檢驗標準》（JTS 257）中關于陰極保護的驗收要求。

國際標準：

NACE RP0176《Sacrificial Anode Cathodic Protection for Offshore Structures》,；
ISO 15285《Cathodic protection of metallic structures - General principles》,。

應用案例

某海上風電場單樁基礎采用鋁合金犧牲陽極保護，每個基礎布置 8 塊 100 kg 陽極塊,，呈環狀分布于泥面以下 2 m 處,，設計保護年限 20 年。運行 3 年后監測顯示,，鋼樁保護電位穩定在 - 0.92 V,，陽極平均消耗率約 3.5 kg / 年，滿足預期效果,。
